Formatos de Papel Normalizado – UNE 1026 / ISO 5457.
La fijación de un tamaño estándar para el papel fue uno de los primeros acuerdos adoptados al inicio de la normalización industrial. Actualmente se regulan por las normas UNE 1026 e ISO 5457 – 1980
Determinación de los formatos.
Se conoce como formato a las dimensiones y proporciones entre los lados de un papel. Estas dimensiones están normalizadas y se han determinado siguiendo 3 normas básicas:
- Regla de Semejanza.
Todos los formatos son semejantes entre sí.
- Regla de Referencia.
La dimensión del formato origen es de un metro cuadrado. Se reparte en un rectángulo cuyos lados mantienen una relación que es raíz de dos. El formato A0 mide 1.189 x 841.
1.189/841 = 1,414 (raíz de 2)
- Regla del Doblado.
Todos los formatos se obtienen dividiendo en dos partes iguales su inmediato superior. Por ejemplo, si dividimos un formato A3 en dos partes iguales obtendremos 2 formatos A4.
En base a estas reglas se establecen las medidas más usadas de formato de papel. La letra A hace referencia a la serie principal. El número que acompaña a esta letra designa el número de divisiones del formato base (A0) para obtener dicho pliego. Es decir, para obtener un A4 hemos tenido que realizar 4 divisiones consecutivas de un A0.
| Formato | Dimensiones (mm) |
| A0 | 841 x 1.189 |
| A1 | 594 x 841 |
| A2 | 420 x 594 |
| A3 | 297 x 420 |
| A4 | 210 x 297 |
| A5 | 148 x 210 |
| A6 | 105 x 148 |
| A7 | 74 x 105 |
| A8 | 52 x 74 |
| A9 | 37 x 52 |
| A10 | 26 x 37 |
Cuadro de rotulación, márgenes y cajetín – UNE 1035 / ISO 7200.
Veamos a continuación como se organiza la información técnica contenida dentro del formato.
Márgenes.
Es la zona que se preserva entre los márgenes del papel y la zona disponible para dibujar o el recuadro de dibujo. Los márgenes recomendados son los siguientes:
- Para formatos A0 y A1 se recomienda 20 mm de margen.
- Para formatos entre A2 y A4 se recomienda 10 mm de margen.
En el caso de estar prevista la encuadernación del pliego de papel, se suele agregar 25 mm al margen izquierdo con el fin de permitir la perforación para los clasificadores de papel.
Cajetín.
También conocido como casillero, carátula o recuadro de rotulación, es un componente esencial de los planos técnicos y se dibuja en la esquina inferior derecha de la zona de dibujo, ya sea el formato horizontal o vertical. Contiene información clave para identificar, clasificar y gestionar los documentos. Presenta dos zonas diferenciadas:
- Zona de identificación. Contiene información sobre el autor o propietario del dibujo, su título y el número de identificación.
- Zona suplementaria. Contiene información referente a la escala del dibujo, sistema de representación usado, unidad de medida empleada y otros datos adicionales como fecha, firma, lugar de elaboración, cliente,…
Los principales elementos del cajetín son:
- Título del proyecto: Nombre descriptivo del proyecto o del objeto representado.
- Nombre del autor: Persona o equipo responsable de la realización del plano.
- Fecha: Indica la fecha de creación o modificación del plano.
- Escala: Relación entre las dimensiones reales del objeto y su representación en el dibujo.
- Número de plano: Código único para identificar el dibujo dentro del conjunto de documentos técnicos.
- Revisión: Indica si el plano ha sido actualizado y cuál es su versión actual.
- Empresa o entidad: Nombre y logotipo de la organización responsable.
- Normas aplicadas: Referencias a las normas utilizadas en la elaboración del plano.
- Formato del papel: Dimensiones del papel utilizado (por ejemplo, A4, A3).
Rotulación técnica – UNE 1034 / ISO 3098.
La escritura está también normalizada mediante la norma UNE 1034 – 75, de acuerdo con la ISO 3098/74
Medidas normalizadas de rotulación.
A la hora de rotular debemos tener en cuenta las siguientes medidas:
- Altura nominal (h): Hace referencia a la altura de las letras mayúsculas y se toman como medida de referencia.
- c: Altura de las minúsculas.
- a: espacio entre los caracteres.
- b: espacio mínimo entre las líneas de apoyo de los caracteres.
- e: espacio mínimo entre palabras.
- d: anchura del trazo.
Básicamente se establece una serie de alturas de texto recomendadas mediante una serie que, al igual que los formatos, sigue una progresión geométrica de razón raíz de dos:
2,5 – 3,5 – 5 -7 -10 -14 -20 mm
Los espesores de las líneas recomendados para cada una de estas alturas es:
0,25 – 0,35 -0,5 – 0,7 – 1 – 1,4 – 2 mm
Líneas normalizadas – UNE 1032 / ISO 128.
Prioridad de las líneas.
Cuando dos líneas son coincidentes, existe un orden jerárquico para determinar cual se representa:
- Contornos y aristas vistas (A).
- Contornos ocultos y líneas ocultas (E, F).
- Trazas del plano de corte (H).
- Ejes de revolución y ejes de simetría (G).
- Líneas de centro de gravedad (K).
- Líneas de cota, líneas de referencia,… (B).
estos son los tipos de líneas y sus aplicaciones:
| Línea y designación | Aplicaciones generales |
| A – Línea gruesa
|
A1 – Contornos vistos.
A2 – Aristas vistas. |
| B – Línea fina
|
B1 – Líneas ficticias vistas.
B2 – Líneas de cota B3 – Líneas de proyección B4 -Líneas de referencia B5 – Rayados. B6 – Contornos de secciones abatidas sobre la superficie del dibujo. B7 – Ejes cortos. |
| C – Línea fina a mano alzada
D – Línea fina recta con zig-zag |
C1, D1 – Límites de vistas o cortes parciales o interrumpidos, si estos límites no son líneas finas a trazos y puntos. |
| E – Gruesas de trazos
|
E1 – Contornos ocultos.
E2 – Aristas ocultas. |
| F – Finas de trazos
|
F1 – Contornos ocultos
F2 – Aristas ocultas |
| G – Fina de trazos y puntos
|
G1 – Ejes de revolución.
G2 – Trazas de plano de simetría. G3 – Trayectorias. |
| H – Fina de trazos y puntos, gruesa en los extremos y en los cambios de dirección
|
H1 – Trazas de plano de corte. |
| J – Gruesa de trazos y puntos
|
J1 – Indicaciones de líneas o superficies que son objeto de especificaciones particulares. |
| K – Finas de trazos y doble punto
|
K1 – Contornos de piezas adyacentes.
K2 – Posiciones intermedias y extremos de piezas móviles. K3 – Líneas de centros de gravedad. K4 – Contornos iniciales antes de conformados. K5 – Partes situadas delante de un plano de corte. |
Escalas normalizadas – UNE 1026 / ISO 5455.
Esta norma ya la mencionamos en el tema dedicado al trabajo con escalas en Dibujo Técnico.
| Escala Natural | 1:1 |
| Escalas normalizadas de reducción | 1:2 y 1:5
1:10, 1:20 y 1:50 1:100, 1:200 y 1:500 1:1000, 1:2000, 1:5000 y 1:1000 |
| Escalas normalizadas de ampliación | 2:1, 5:1, 10:1,
20:1 y 50:1 |
Representaciones normalizadas – UNE 1032 / ISO 128
En dibujo técnico, las representaciones normalizadas permiten comunicar ideas de manera precisa y universal a través de láminas técnicas. Estas normas garantizan que las representaciones de objetos sean comprensibles sin ambigüedades, independientemente del contexto cultural o profesional.
Dos de las principales normas internacionales son:
- UNE 1032 (Norma Española).
- ISO 128 (Norma Internacional).
Estas normas establecen cómo deben representarse las vistas, cortes, secciones, líneas y símbolos en un dibujo técnico.
Sistemas de proyección europeo y americano.
Para representar objetos en las distintas vistas ortogonales (alzado, planta y perfil), se utilizan sistemas de proyección que cumplen normas estandarizadas. Los dos principales sistemas son el Sistema Europeo (primera proyección) y el Sistema Americano (tercera proyección). Ambos se diferencian en la posición relativa del objeto y las proyecciones.

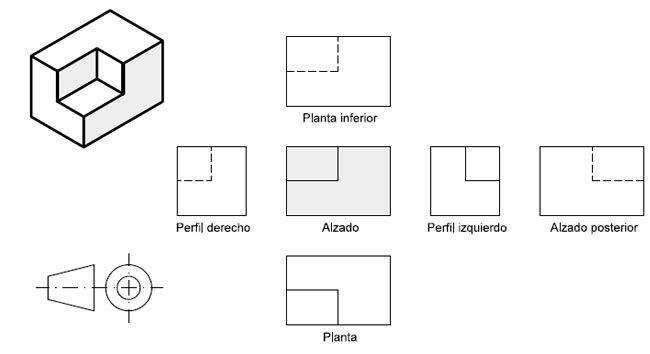

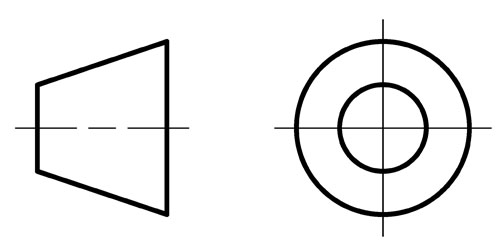

Sistema Europeo (Primera Proyección)
- Es el más utilizado en Europa.
- El objeto se coloca entre el observador y el plano de proyección.
- La vista del objeto se proyecta sobre el plano más cercano al observador.
- Las vistas se distribuyen de la siguiente manera:
- El alzado se coloca en la posición principal.
- La planta se sitúa debajo del alzado.
- El perfil derecho se ubica a la izquierda del alzado.

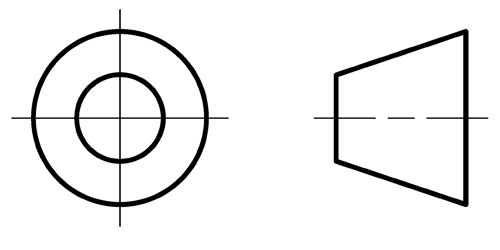

Sistema Americano (Tercera Proyección)
- Común en Estados Unidos y otros países americanos.
- El plano de proyección se encuentra entre el observador y el objeto.
- La vista del objeto se proyecta sobre el plano más lejano al observador.
- Las vistas se distribuyen así:
- El alzado se coloca en la posición principal.
- La planta se sitúa encima del alzado.
- El perfil derecho se ubica a la derecha del alzado.
Diferencias Principales entre ambos sistemas:
| Característica | Sistema Europeo | Sistema Americano |
|---|---|---|
| Posición del objeto | Entre el observador y el plano de proyección | Entre el plano de proyección y el observador |
| Distribución de vistas | Planta debajo del alzado; perfil a la izquierda | Planta encima del alzado; perfil a la derecha |
| Ámbito de uso | Europa y partes de Asia | América y algunos países asiáticos |
Elección de vistas.
La elección de las vistas en un dibujo técnico depende de la complejidad del objeto y del nivel de información que se necesita transmitir. Las vistas básicas son:
- Alzado: Proyección principal que muestra las características más representativas del objeto.
- Planta: Vista desde arriba que complementa el alzado.
- Perfil: Vista lateral que proporciona información adicional sobre la profundidad.
Criterios para Seleccionar las Vistas
- Claridad: Elegir las vistas que describan mejor la geometría del objeto.
- Simplicidad: Usar el mínimo número de vistas necesario para evitar redundancias.
- Proporción: Asegurar que las vistas seleccionadas reflejen las dimensiones reales del objeto.
- Cortes y secciones: Incorporar estas representaciones solo si es necesario mostrar detalles internos no visibles en las vistas normales.
Normas de acotación – UNE 1039 / ISO 129.
Las normas UNE 1039 e ISO 129 definen los principios para representar medidas en los planos de manera clara y uniforme. Estas incluyen cómo posicionar las líneas de cota, los símbolos y los valores numéricos para que la información sea comprensible en cualquier contexto técnico.
